Los materiales que hemos utilizado son:
-Toma telefónica
-Cable telefónico.
-Centralita telefónica.
-Terminal telefónico analógico.
-Polímetro digital.
-Osciloscopio.
Lo primero que hacemos es conectar una toma telefónica a nuestra centralita Netcom 4/8, en esa toma conectamos un teléfono analógico.
Ahora sabiendo que nuestro teléfono esta en funcionamiento, medimos con el polímetro en la toma la tensión existente encontrándose el teléfono colgado.
Como podemos observar en la imagen la tensión que nos ha dado a sido 46,2V.
Lo siguiente que tenemos que hacer es conectar el osciloscopio en los contactos centrales de la toma,
También hemos realizado las mismas medidas con el teléfono descolgado y vemos como la tensión se ve disminuida a 10,6V.
Con el osciloscopio configurado a VOLTS/DIV = 1 V y TIME/DIV = 1 ms.
Activamos el menú MATH del osciloscopio colocando la opción Operation en FFT. nos mostrará la distribución de frecuencias de la señal visualizada.

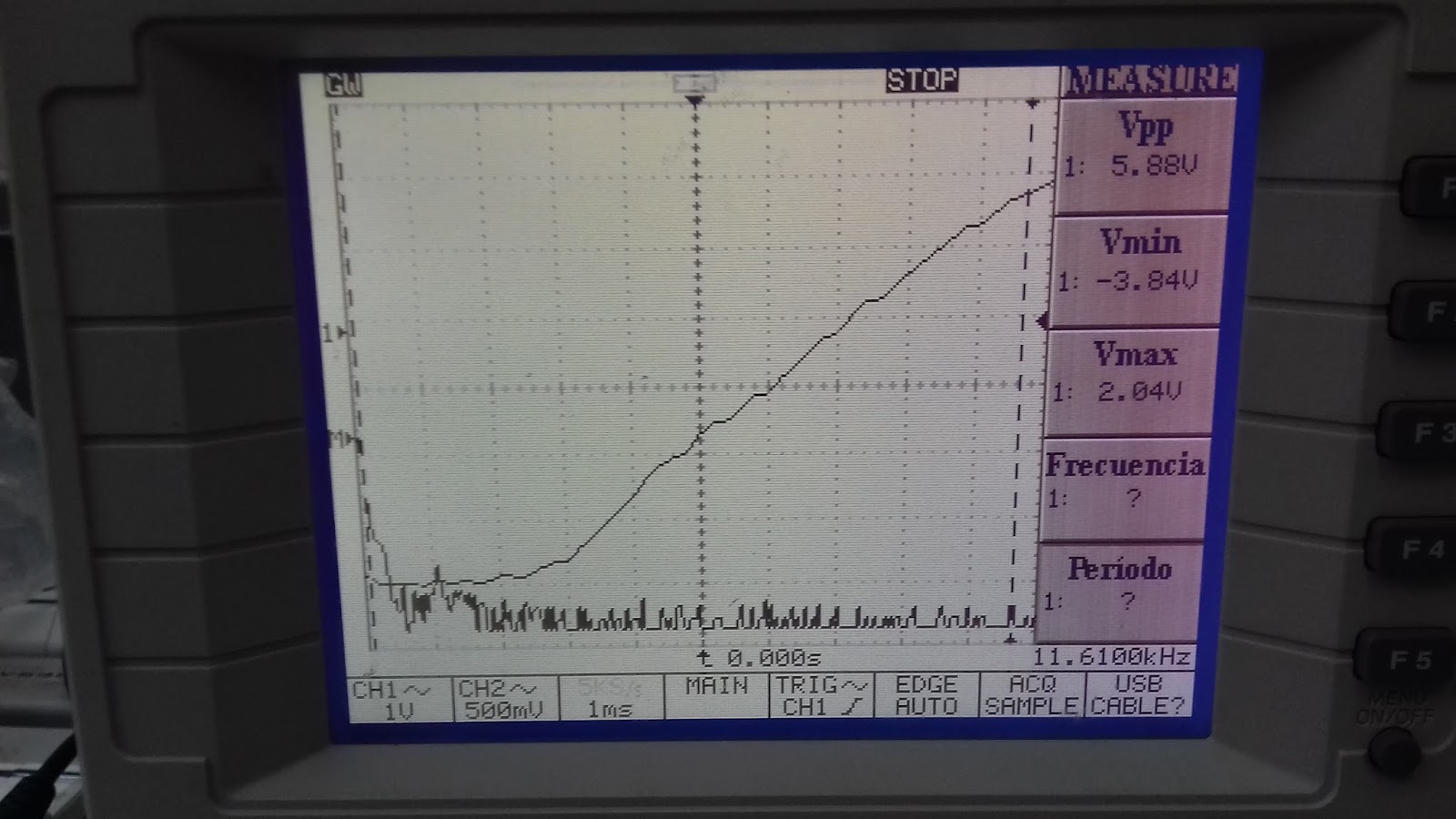

Este paso nos costo un poco y no nos salia, conseguimos hacerlo mas adelante y vimos que las medidas nos las daba ya el osciloscopio como se muestra en la derecha de la siguiente imagen:
Lo que teníamos que realizar a continuación era la medida de la señal al pulsar las teclas 1, 7, 0 y #. Al pulsar cada tecla tendrá que darnos una frecuencia distinta en cada una.
Al pulsar la tecla 1, la frecuencia fue 700hz:
Al pulsar la tecla 7, la frecuencia fue 850hz:

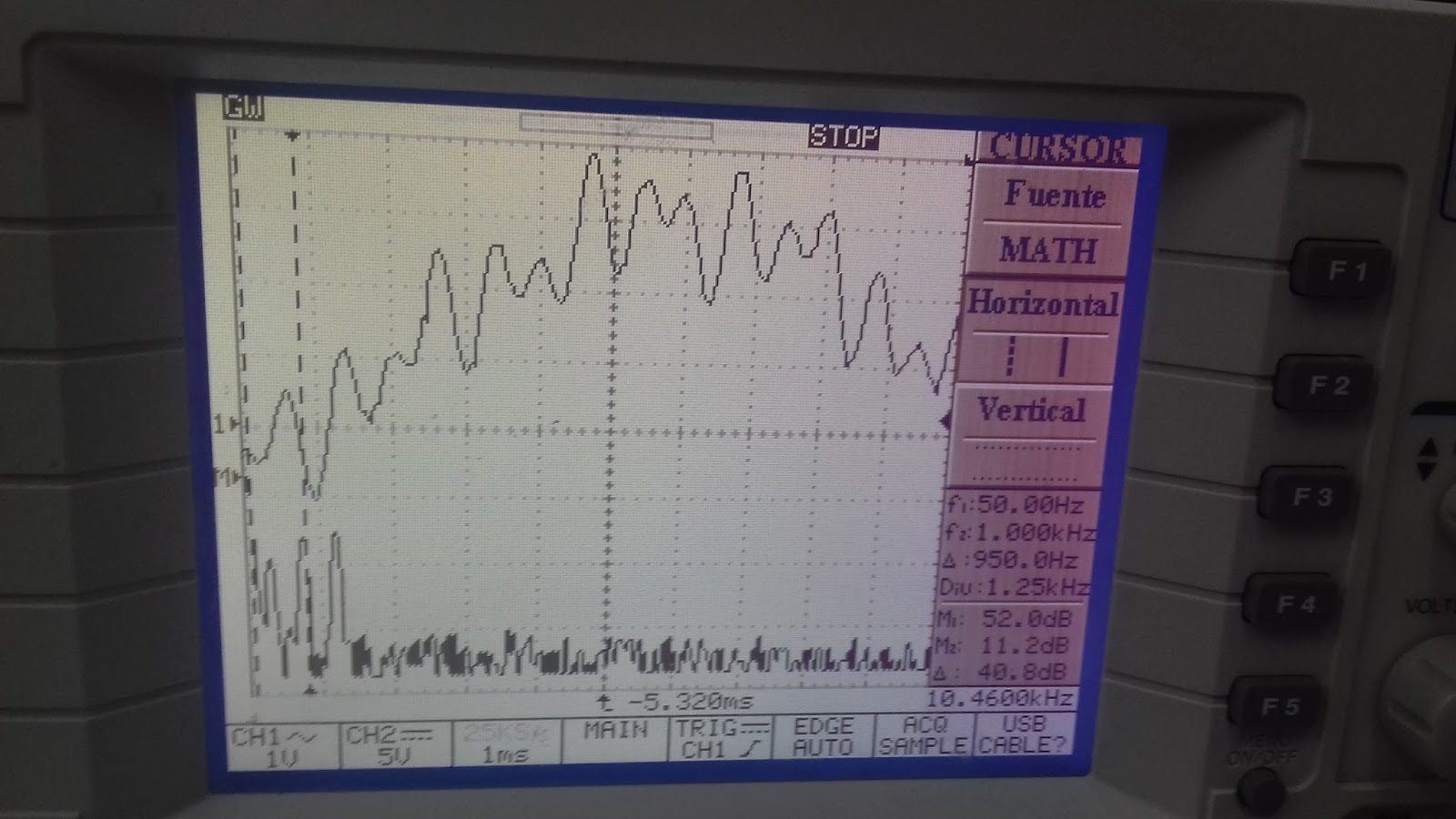

Al pulsar la tecla #, la frecuencia fue 950hz:
Estas dos ultimas tienen la misma frecuencia, ya que son los mismos valores para las teclas *, 0 y #.
Lo mas complicado de esta actividad ha sido entendernos con el osciloscopio y los tantos botones que tiene, poco a poco fuimos cogiéndole el truco para sacar lo que necesitamos pero aun nos queda mucho por mejorar.
Espero que os sirva de ayuda, un saludo, Jose Eduardo Martínez.
