Señales eléctricas en la línea Telefónica

Buenas a todos, en esta nueva práctica veremos como actúan las señales eléctricas en una línea telefónica.

Los materiales que hemos utilizado son:

-Toma telefónica
-Cable telefónico.
-Centralita telefónica.
-Terminal telefónico analógico.
-Polímetro digital.
-Osciloscopio.

Lo primero que hacemos es conectar una toma telefónica a nuestra centralita  Netcom 4/8, en esa toma conectamos un teléfono analógico.

Ahora sabiendo que nuestro teléfono esta en funcionamiento, medimos con el polímetro en la toma la tensión existente encontrándose el teléfono colgado.

Como podemos observar en la imagen la tensión que nos ha dado a sido 46,2V.

Lo siguiente que tenemos que hacer es conectar el osciloscopio en los contactos centrales de la toma,

 En el osciloscopio nos muestra la señal en linea recta, ya que la tensión medida esta realizada en continua.

También hemos realizado las mismas medidas con el teléfono descolgado y vemos como la tensión se ve disminuida a 10,6V.

Con el osciloscopio configurado a VOLTS/DIV = 1 V y TIME/DIV = 1 ms.
Activamos el menú MATH del osciloscopio colocando la opción Operation en FFT. nos mostrará la distribución de frecuencias de la señal visualizada.

Este paso nos costo un poco y no nos salia, conseguimos hacerlo mas adelante y vimos que las medidas nos las daba ya el osciloscopio como se muestra en la derecha de la siguiente imagen:

Lo que teníamos que realizar a continuación era la medida de la señal al pulsar las teclas 1, 7, 0 y #. Al pulsar cada tecla tendrá que darnos una frecuencia distinta en cada una.


Al pulsar la tecla 1, la frecuencia fue 700hz:

Al pulsar la tecla 7, la frecuencia fue 850hz:

Al pulsar la tecla 0, la frecuencia fue 950hz:

Al pulsar la tecla #, la frecuencia fue 950hz:

Estas dos ultimas tienen la misma frecuencia, ya que son los mismos valores para las teclas *, 0 y #.

Lo mas complicado de esta actividad ha sido entendernos con el osciloscopio y los tantos botones que tiene, poco a poco fuimos cogiéndole el truco para sacar lo que necesitamos pero aun nos queda mucho por mejorar.

Espero que os sirva de ayuda, un saludo, Jose Eduardo Martínez.

Instalación del bus pasivo corto RDSI

Buenas a todos, para comenzar este año, realizaremos la instalación de un bus pasivo corto para un abonado RDSI.

Los recursos que utilizaremos son los siguientes:

-Cable telefónico de 2 pares.
-3 tomas telefónicas.
-Caja de herramientas.
-1 Neris 2.
-2 terminales RDSI.
-1 Novacom Inter-4.
-4 terminales analógicos.
-1 comprobador de cableado.
-1 comprobador de accesos básicos WWG IBT-5.
-Polímetro.

Lo primero que vamos a hacer es el montaje de un bus pasivo corto para 2 terminales RDSI, no es complicado pero hay que tener paciencia ya que el espacio es pequeño y tenemos que meter varios cables..

Aquí os dejo el esquema que hemos utilizado para realizar la conexión con 3 rosetas.

Para esto necesitamos 3 rosetas y cable para unirlas, Hay que tener cuidado cortar el cable, ya que no tenemos que pasarnos y tampoco quedarnos cortos, a la hora de pelarlo también tenemos que hacerlo teniendo cuidado con las medidas y solo pelar la zona donde hagamos la conexión.

Utilizamos el mismo color de cable para la conexión de las 3 rosetas, y que nos resulte mas fácil las conexiones, ya que en la roseta central es donde se unen las dos ramas del bus, tenemos que tener cuidado con esta unión porque van dos hilos del mismo color y debemos asegurarnos de realizar una buena conexión.

Para asegurarnos de haberlo conectado bien, comprobamos con el polímetro la continuidad entre las rosetas.

Una vez realizado el montaje del bus pasivo, vamos a comprobar su funcionamiento, y para ello lo conectamos a la Neris 2, en otra de las tomas conectamos el testeador de accesos básicos RDSI (WWG ITB-5) "zapatófono" como se muestra en el siguiente esquema:

El testeador esta alimentado de forma remota del bus, con el vemos que funciona y la luz verde nos verifica que las conexiones están bien realizadas.

En nuestra próxima actividad vamos a conectar los telefonos al bus, aqui os dejo el esquema de como lo vamos a conectar:



Para ello lo primero que tenemos que hacer es reiniciar la Neris 2 a sus valores de fabrica.
La Neris 2 proporciona la alimentación necesaria para que funcionen los dos teléfonos RDSI.

Una vez los tengamos conectados los teléfonos configuramos los MSN de cada uno, en el RDSI1 el numP (numero primario) y numS (numero secundario) le configuraremos a los dos el 1, y en el RDSI2 pondremos tanto para numP como para numS el 2, la forma de configurarlo es la siguiente:

-Menú
-Instalar
-Numero
-Numero primario/secundario
-Teléfono (pones el numero que le quieres asignar)
-Fin

Para realizar las llamadas entre los teléfonos necesitamos saber que numero son los teléfonos, en nuestro caso el 48 y 49 al ser la Neris vieja, también podéis mirarlo en el programa en el apartado plan de numeración. Ahora se pueden hacer llamadas entre los teléfonos.
Si intentáis conectar teléfonos analógicos comprobareis que no funcionaran, ya que necesitareis conectar un equipo Inter 4 como os explicare mas adelante.

Nuestra próxima actividad conectaremos un Inter-4, hace que la señal de un analógico cuando llame cambie la señal a digital si llamas a un RDSI y si llamas del RDSI al analógico la señal digital cambia a análogo, para conectar un teléfonos analógicos como se muestra en el próximo esquema:



Para configurar el MSN teléfono analógico no es tan sencillo ya que hay que introducirle una serie de números que os dejo en la siguiente imagen:

Ahora ya si que podéis utilizar el teléfono analógico para realizar llamadas.

Lo siguiente que vamos a hacer es conectar 3 terminales analogicos mas a la Inter-4 y configurarla para que tengan asignados los MSN 3, 4 y 5.
Para eso tenemos que añadir 3 extensiones RDSI más en la Neris2, Esto ha resultado mas fácil ya que en el otro proyecto realizado con la Neris aprendimos a utilizar el programa, de todas maneras el profesor nos lo dejo bien explicado en su blog y servia de ayuda para los que no la habian utilizado anteriormente.

Por ultimo realizamos un montaje de bus pasivo con TR2 en el medio como muestra el siguiente esquema:

Aquí tuvimos más problemas ya que al coger el cable para conectar los teléfonos le conectamos cable de 1 par y estuvimos un tiempo dando vueltas hasta encontrar el problema, vaya cara se nos quedo al descubrir lo que era (fallo de principiante),

Para terminar aprendimos que la Neris2 utiliza dos canales B, que nos permiten el funcionamiento de 2 RDSI, si las llamadas las realizamos entre los dos terminales RDSI ocuparemos los 2 canales, si la llamada se realiza al exterior solo se utiliza un canal por lo que se podría realizar otra llamada.

Os dejo también el archivo en .pbx de la configuración en la Neris 2:

configuración bus pasivo

Conclusiones: Esta práctica me a parecido mas fácil de realizar que las anteriores, es verdad que la información proporcionada por el profesor a sido mayor y no era la primera vez que utilizábamos la Neris2, salvo algunos errores como el de los cables conectados al telefono y la delicadeza que se necesita para conectar las rosetas al realizar el bus.

Un saludo, atentamente Jose Eduardo Martínez.

No todo va a ser trabajos 😉 Canción- Nos volveremos a ver

Vamos a empezar el año con un poco de buena música y animarnos un poco no todo va a ser trabajo, aquí os dejo uno de los tantos temazos que tiene la Raíz disfrutad.

ICT Telefónica con cable de pares

Buenas a todos, para terminar este final de año, hemos realizado una instalación ICT de telefonía con cable de pares. Esta instalación de TPIT utilizamos como base los planos de un edificio de oficinas de 5 plantas, con 19 locales, aquí os dejo el enlace, los mismos que utilizamos en la anterior de pares trenzados.

Planos ICT oficinas

Para empezar realizamos el diseño y dimensionado de la red telefónica, en el cual calculamos las líneas totales que tendrá la instalación, la red de distribución de esas líneas en las regletas de cada planta, el número de BAT y una tabla con todos los materiales que necesitaremos para la instalación.

Diseño y dimensionado

Lo siguiente sera hacer el esquema el cual utilizaremos el programa Microsoft Visio 2013, pero antes he hecho uno rápido y sencillo con lápiz y papel, para usarlo de guía al realizarlo en el programa. Esta vez ha costado menos hacerlo, aunque todavía se puede mejorar para los próximos.

Os lo dejo aquí en formato Visio y como ya sabéis también en pdf para los que no tengáis el programa, aunque os animo a probarlo (no desesperéis en el primer dibujo, se consigue):

Esquema Visio.vsdx

Esquema Visio.pdf

Una vez hecho todo esto pasemos a la parte practica, la instalación de red. Esta la realizamos sobre un panel de trabajo, la hacemos a pequeña escala en la que utilizaremos:
-Un panel de parcheo
-RITI
-Regletas de conexión
-Manguera de 25 pares

-Un multiplexor

-2 regletas de 5

-6 regletas de 10

-4 BAT

-4 PAU

-Cable de 2 pares

-Cable de 4 pares

Nota: Utilizamos solo estos materiales, ya que como en el proyecto de pares trenzados, lo que hacemos es una simulación a pequeña escala, aunque el dimensionado, el esquema y el presupuesto están basados en la instalación de los planos.

Lo primero que tenemos que hacer es instalar los componentes en el panel de parcheo.

Una vez hecho esto, nos ponemos al lio con la manguera de 25 pares. Lo primero que tenemos que hacer es localizar los pares, lo cual tendremos que pelar la manguera y ver como están trenzados, para no confundir unos pares con otros.

A continuación, pelamos la manguera por la parte donde vayan las regletas en los registros secundarios, esto nos dio bastante trabajo ya que la manguera no era muy buena y hay que hacerlo con cuidado para no romper ningún cable.

Ahora pasaríamos a conectar los pares en las regletas según el código de colores. Hay que tener mucho cuidado y tener seguro que los pares que conectamos en el RITI, y en los registros secundarios son los mismo para no tener problemas en el funcionamiento.

Para conectar los pares en las regletas utilizamos una herramienta de inserción.

Seguimos con la conexión del registros secundario hasta el PAU, para esto utilizamos cable de 2 pares.

Dentro de la red interior de usuario pasamos a utilizar cable de par trenzado.
Conectamos un multiplexor pasivo entre el PAU y los BAT, en este ultimo es donde se podrá conectar el usuario.

Aquí os dejo las fotos de nuestra instalación terminada:

Nota: Para mas información sobre la instalación de interior y sus conexiones podréis encontrarla en la práctica realizada anteriormente en este mismo blog: ICT Telefónica con cable de pares trenzados.


Ya con esto terminado después de unas horas de trabajo, comprobamos que este todo bien realizado para poder sentirnos orgullosos (confiamos en que no haya fallos y tener que revisar la instalación entera en busca de fallos),

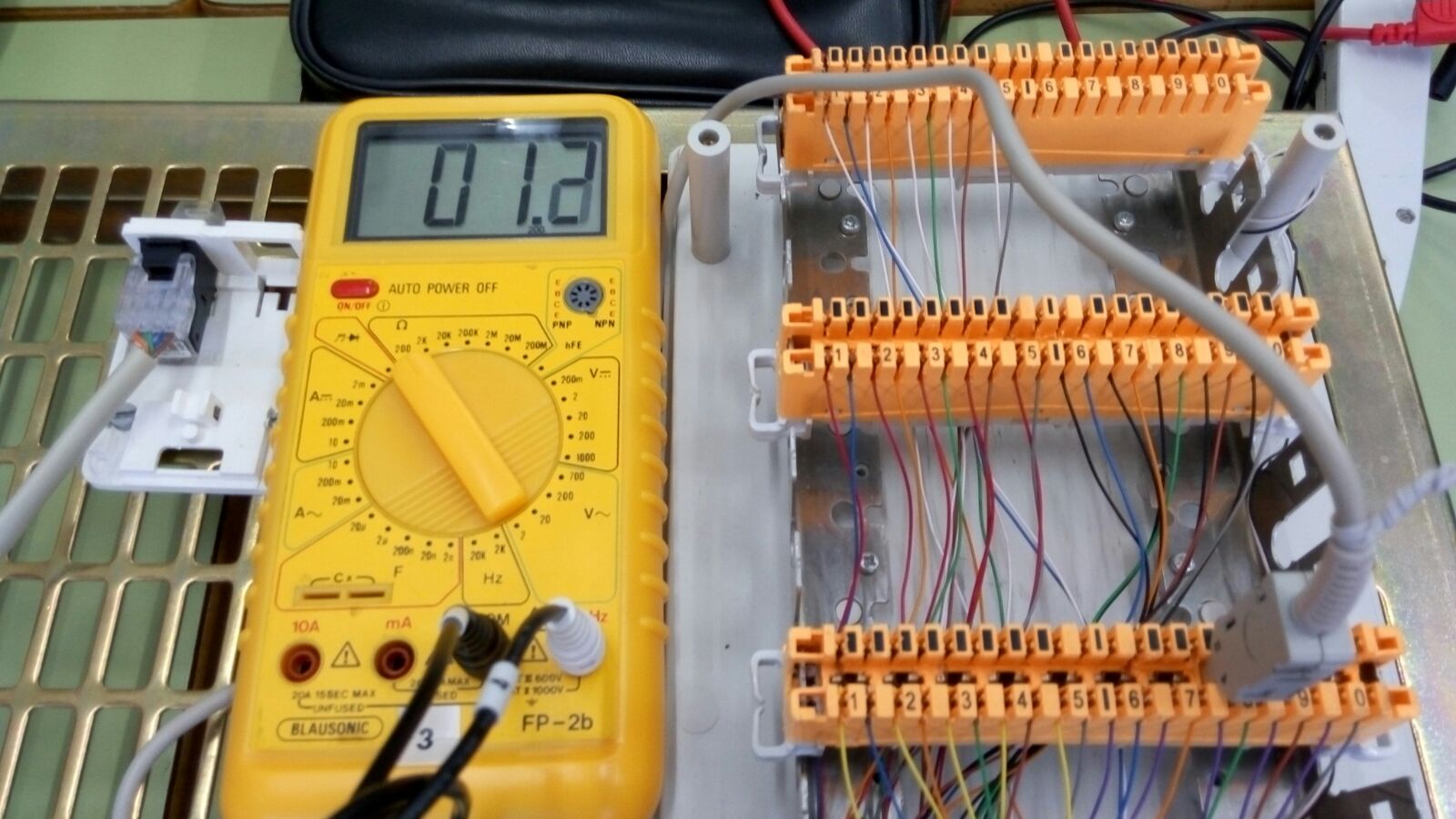

Para ello esta el protocolo de pruebas, en este caso comprobamos la resistencia ohmica, la resistencia de aislamiento (deberá ser 1, ya que la resistencia si no es infinita, se deberá a que algo esta mal) y la continuidad.

Comprobamos también los cables de pares trenzado, para esto utilizamos un Certificador:

Aquí os dejo el documento rellenado con los datos de nuestras medidas:

PROTOCOLO DE PRUEBAS

Para terminar, realizamos el presupuesto del proyecto,  Para ello hemos cogido los precios de la pagina: generador de precios.

En definitiva, la instalación de la red telefónica de pares para este edificio de oficinas nos ha salido con un importe de 12.801,0861 €. Os lo dejo especificado y detallado en el siguiente documento.

PRESUSPUESTO

POR FIN OTRO PROYECTO TERMINADO, este ha llegado justo para la navidad, ahora aremos un descanso para disfrutar las fiestas y recargar pilas, para volver el año que viene con más y nuevas entradas con las que todos aprenderemos. Dejad vuestros comentarios y disfrutad de la navidad, de la gente y la familia que es lo que toca :)

Un saludo, atentamente Jose Eduardo Martínez.

Sistema privado de telefonía con Neris 2 en la planta baja de una residencia de estudiantes

Buenas a todos, para nuestro siguiente proyecto, nos han encargado instalar y configurar una centralita telefónica, en este caso una NERIS 2.

Las especificaciones que nos han pedido cumplir son las siguientes:

1.- La instalación debe cubrir 6 estancias con puntos de telefonía con 2 lineas RDSI.

2.- En la recepción, con un teléfono office 30, debe ser el destino de las llamadas entrantes, tener la posibilidad de realizar llamadas al exterior y tendrá restringidos los números que comiencen por 906, 903, 907 y al extranjero. Además incorporará la capacidad de visualizar el estado de las líneas y la posibilidad de llamar al resto de estancias mediante teclas programables. También podrá cambiar el modo de la central a día/noche y fin de semana.

3.- En la secretaria, con un teléfono office 20, debe tener la posibilidad de poder realizar llamadas al exterior y tendrá restringidos los números que comiencen por 906, 903, 907 y al extranjero.

4.- En la dirección, con un RDSI, debe tener la posibilidad de poder realizar llamadas al exterior sin ningún tipo de restricción.

5.- En la oficina 1, con un teléfono analógico debe tener la posibilidad de poder realizar llamadas al exterior y tendrá restringidos los números que comiencen por 906, 903, 907 y al extranjero.
6.- En la oficina 2, con un teléfono analógico debe tener la posibilidad de poder realizar llamadas al exterior y tendrá restringidos los números que comiencen por 906, 903, 907 y al extranjero.
7.- En la zona común, con un teléfono inalámbrico tener la posibilidad de solo realizar llamas internas entre estancias.

8.- También nos piden un plan de numeración especifico.

En la recepción pondremos office 30, en la extensión 40.

En la secretaria pondremos office 20, en la extensión 42.

En la dirección pondremos RDSI, en la extensión 62.

En la oficina 1 pondremos un teléfono analógico, en la extensión 37.

En la oficina 2 pondremos un teléfono analógico, en la extensión 38.

En la zona común pondremos un teléfono inalambrico, en la extensión 90.

9.- La dirección y la secretaria podrán realizar llamadas externas por la linea RDSI 2, dejando la linea RDSI 1 para el uso de la recepción y las oficinas, y para la entrada de llamadas del exterior.

Para realizar este proyecto hemos necesitado:

- PBX Neris 2.

- Teléfono RDSI.

- Teléfonos office.

- Teléfonos analógicos.

- Teléfono inalambrico.

- PC y software para configurar la centralita.

Para empezar decir que este proyecto, nos a dado bastantes problemas y calentamientos de cabeza, ya que el manual de la Neris 2, contiene muchas páginas de las que no te sacan de muchas dudas, por suerte siempre quedara internet, aunque en este caso también a costado conseguir información.

Para empezar lo primero que hemos hecho ha sido instalar el software en nuestro PC.

Ya instalado abrimos el programa y pinchamos en comunicación, dentro de esta en establecer conexión. Con esto podremos comprobar si la Neris 2 esta conectada con nuestro PC.

Una vez comprobamos que la comunicación es correcta, reseteamos la Neris 2, para no tener problemas con alguna configuración hecha anteriormente, para ello dentro de la pestaña de comunicación pulsamos primera iniciación.

A continuación, conectamos los terminales telefónicos en los siguientes puertos:

Teléfono RDSI: SO1

Teléfono Office 20: T 13

Teléfono Office 30: T 14

Teléfono analógico 1: T 1

Teléfono analógico 2: T 2

Teléfono inalambrico:

Para ellos hemos utilizado (en nuestra practica) cable EIA/TIA 568 categoría 3 o 5e, pero la norma establece que con instalarlos con categoría 1 es suficiente.

También hemos utilizado conectores RJ-12 Y RJ-45 para el teléfono RDSI, y conectores RJ-11 para los teléfonos office y analógicos.

Una vez tenemos conectados nuestros terminales telefónicos, los siguiente que tenemos que hacer es cargar la configuración de Neris 2 a al PC, pinchando en la pestaña comunicación y a continuación en Neris 2 a PC.

Ahora ya tenemos los terminales telefónicos que hemos conectado en nuestro programa, preparado para configurar las especificaciones que tenemos que cumplir.

A la izquierda nos aparecerá el menú, y vamos al apartado de configuración del sistema, dentro buscamos la subcarpeta con el nombre de plan de numeración. Aquí nos aparecerán el número de extensiones que tenemos, y al lado de cada una también nos mostrara si tenemos algo conectado, podremos modificar el número de la extensión, cambiarle el nombre, añadir o eliminar las extensiones.

Importante: Las lineas RDSI 1 la conectamos en el puerto T 01 y la linea RDSI 2 en el puerto T 02

Después configuramos las lineas RDSI, esto lo hacemos en la carpeta tráfico de enlaces y en la subcarpeta enlace. Tendremos las lineas 0.1 y la 0.2, en nuestro caso el destino de las llamadas va a ser la recepción, así que en 0.1 y en el 0.2 en el apartado destinos ponemos la extensión 40 tanto en día, noche y fin de semana.
-Nota: tenemos que tener en cuenta quitar el apartado de grupo de usuarios.

En el apartado Línea en gestión TEI seleccionamos la opción P-MP (punto-multipunto), esto quiere decir que la linea de comunicación esta compartido por todos los terminales de la red.

A continuación asignamos propiedades de tecla al terminal office 30, esto lo hacemos desde la carpeta extensión, datos office y tecla. Seleccionamos la extensión 40 (recepción), en tecla 1 ponemos, en nuestro caso, la extensión 37 y la 38, y en la tecla 2 la extensión 42 y 62.
En este caso por ejemplo si pulsamos la tecla 1 desde el terminal de recepción, llamaremos a la oficina 1 y si la pulsamos 2 veces seguidas llamaremos a la oficina 2.

Lo siguiente fue restringir las llamadas, este paso nos dio muchos problemas y en el que mas tiempo pasamos intentando solucionarlo, al final fue bastante satisfactorio conseguirlo después de tantos intentos.
En este punto vamos en el menú a extensión, configuración común y dentro de esta a restricción de dígitos externa. En la opción 4, miramos que este todo permitido y no tengamos ninguna restricción. En la opción 3, en el apartado restringido añadimos los números 00, 906, 903 y 907.
-Nota: Podemos verificar si el número esta restringido añadiéndolo en la barra verde que tenemos debajo, al ponerlo si esta restringido nos saldrá la barra en roja.

Una vez hecho esto, vamos a extensión y a restricción de dígitos. Aquí añadimos a cada extensión las restricciones que nos piden y hemos configurado anteriormente.
Ejemplo: en la extensión 42 cambiamos las opciones de restricción de dígitos interna a la número 4 y la externa a la número 3, esto querría decir que internamente no tiene restricciones, pero para llamar al extranjero tiene restringido llamar a los números que empiecen por 906, 903, 907 y al extranjero.

Estos serian los pasos a seguir, es bueno ir comprobándolo cada vez que se hace un apartado, para eso utilizamos la pestaña de comunicación, PC a Neris 2. Con esto lo que hacemos es pasar la configuración que hemos realizado en nuestro programa a la centralita telefónica.

Aquí os dejo el esquema de la instalación que lo hemos realizado con el microsoft visio como hicimos en el proyecto anterior, también os lo dejo en formato PDF para los que no tengais el programa instalado:

Esquema Neris 2

Esquema Neris PDF

Para finalizar os dejo el documento realizado en el software de la Neris 2:

Documento PBX

Con respecto al terminal telefónico inalámbrico, hemos tenido problemas con el tiempo de realización del proyecto, ya que nos costo hacer la restricción de llamadas y perdimos mucho tiempo solucionandolo, disculpad las molestias.



Un saludo y espero que os sirva de ayuda.

ICT Telefónica con cable de pares trenzados

Buenas a todos, este es nuestro primer proyecto, en él hemos realizado una instalación ICT de telefonía con cable de pares trenzados. Para ello usamos las instrucciones del anexo II del RD 346/2011. Esta instalación de TPIT utilizamos como base los planos de un edificio de oficinas de 5 plantas, con 19 locales, aquí os dejo el enlace.

panos ICT oficinas

Para empezar realizamos el diseño y dimensionado de la red telefónica, en el cual calculamos el número de acometidas, los números de PAUs, materiales necesarios en la instalación (como los metros de cable, el cual nos llevo un tiempo estar midiendo y pasarlo a la escala real) etc..

diseño y dimensionado

A continuación realizamos un esquema, para guiarnos a la hora de hacer la instalación, una representación simple y sencilla de la red de telefonía. Este lo hacemos con el programa Microsoft Visio 2013, un programa el cual ha costado un poco adaptarse a él, ya que era la primera vez que lo utilizaba y tiene muchas opciones, es bastante potente e intentare con el tiempo y práctica sacarle cada vez más partido.

Os dejo aqui mi primer dibujo técnico realizado en formato visio y en pdf para los que no tengais el programa:

esquema Visio .vsdx

esquema Visio .pdf

Seguimos con la instalación de la red. Esta la realizamos sobre un panel de trabajo, la hacemos a pequeña escala en la que utilizaremos: un panel de parcheo, cable de 4 pares, conectores hembras y machos RJ45, 4 PAUs, 4 BATs y un multiplexor, debido a que no disponemos de todo el material suficiente y es para aprender el procedimiento.

Nota: Esto lo realizamos más simple, pero el resto del proyecto será sobre la instalación completa de los planos.

La parte de instalación del proyecto fue la más entretenida y la que se pasó más rápido, la hice con mi compañero Juanjo, el cual realizó una buena labor y fue de gran ayuda.

Utilizamos la aplicación ElectroDroid, para saber el orden de colores necesarios para hacer los conectores RJ45 machos y hembras en nuestro caso tipo B, los cuales tuvimos que repetir alguno al principio pero fue mejorando con la práctica.

orden de colores Tipo B

La red instalada, comienza en la red principal, desde el panel de parcheo hasta el PAU, y continuamos con la red secundaria desde el PAU hasta el BAT.

Para conectar los cables al panel de parcheo hemos utilizado una herramienta de insercción, hay que tener cuidado con no destrenzar demasiado el cable ya que podría fallarnos mas adelante teniendo una atenuación demasiado elevada.



Aqui os dejo unas fotos de la instalacion terminada:

Una vez terminamos la instalación pasamos a probarlo, utilizamos una centralita “NETCOM 4/8”, 4 teléfonos conectados a los BAT, rezando para que funcionara aunque tenía buena pinta, pero como no una de las conexiones hembras nos dio problemas y tuvimos que solucionarlo.

Lo siguiente fue la certificación, realizamos un testeo de nuestra instalación y aqui las medidas de atenuación obtenidas con el certificador prestado por nuestro profesor.

Una vez concluido pasamos al papeleo ya que siempre hay que dejarlo todo apuntado. Para ello rellenamos los apartados necesarios en el documento que nos ha proporcionado el profesor, en el apartado 5.1.2. y 5.2.1. de pares trenzados:

Protocolo de pruebas

Para terminar completamos nuestro trabajo con el presupuesto del proyecto. Para ello hemos cogido los precios de la pagina: http://www.generadordeprecios.info/ , lo unico complicado de este apartado a sido realizar las operaciones (sumas, multiplicaciones...), en el archivo de excel, ya que también era la primera vez que lo utilizaba, pero es un programa bastante potente a la hora de trabajar con él.

En definitiva, la instalación de la red telefónica de pares trenzados para este edificio de oficinas nos ha salido con un importe de 11.322,3088 €. Os lo dejo especificado y detallado en el siguiente documento.

presupuesto

POR FIN TERMINADO!! Este proyecto nos ha llevado bastante tiempo y algunos calentamientos de cabeza, al ser el primero que realizamos y teníamos bastantes dudas de como realizarlo, espero no haberme dejado nada y que os sirva de ayuda.

Dejad vuestros comentarios en los que podría ir mejorando y cualquier cosa que pueda ayudar a mejorar a mi y a cualquiera que pueda leerlo.

Un saludo, atentamente Jose Eduardo Martínez
